부산 신덕초등학교 CCTV 카메라 추가 설치 및 녹화기 케이블 정리작업 (주)빛가람시스템

안녕하세요

디지털 사이니지 전문기업

주식회사 빛가람시스템입니다.

​

​

오늘은 부산 신덕초등학교에서

기존 보안 시스템을 보완하기 위해

CCTV 4대를 추가 설치하고,

함께 사용 중이던 녹화기 주변

케이블 정리 작업까지 진행한 것을 소개해 드릴게요.



학생들의 안전을 최우선으로 생각해서,

저희는 교내 주요 동선과 사각지대를

집중적으로 점검하며

설치 위치를 선정했습니다.

이번 작업은 단순히 장비를

추가하는 것에 그치지 않고,

장비 안정성과 유지관리 효율까지 고려해

전체 시스템을 깔끔하게 정비했다는 점에서

더욱 의미가 있습니다.

​

​

1. 설치 전 점검 – 배선 경로 및 천장 구조 확인

작업은 우선 CCTV설치를 추가할

위치와 배선 경로를 세밀하게 확인하는 단계로

시작됐습니다.

학교는 천장 구조가 층마다 조금씩 달랐기 때문에,

배선을 지나가는 공간이 충분한지,

다른 전선과 간섭이 없는지 꼼꼼한 확인이 필요했습니다.

​

천장 패널을 제거해 내부를 열어보니

기존 전선들이 촘촘하게

지나가고 있는 구간도 있었고,

새로운 라인을 추가로 배치해야 하는 구간도 보였습니다.

이 과정에서 가장 중요한 부분은

배선의 안정적인 고정과 안전거리 확보였기 때문에,

각각의 케이블 트레이와 결속 상태까지

확인하며 배선 계획을 다시 한 번 정리했습니다.

​

​

​

2. 천장 내부 배선 작업 – 깔끔하고 안전한 케이블 연결

CCTV설치에서 가장 시간이

많이 필요한 단계는 배선 작업입니다.

특히 학교는 여러 구역이 연결돼 있어

케이블의 길이가 길어질 수밖에 없는데,

이런 환경에서는 케이블 간섭이나 꺾임 방지가 중요합니다.

저희는 기존 전선이 지나가는 라인을 따라

새 배선을 안정적으로 추가해 고정했고,

천장 속에서 흔들리거나 늘어지지 않도록

여러 구간에서 케이블을 잡아주었습니다.

학생들이 자주 다니는 복도와 교실 앞 구간에서는

더욱 신경을 써야 했습니다.

천장 패널을 여닫는 과정에서도

소음과 먼지가 불필요하게 발생하지 않으려고

조심스럽게 작업을 이어갔고,

교실 수업에 방해되지 않도록 시간 조율도 병행했습니다.

​

​

​

​

​

​

3. CCTV설치 – 사각지대 없이 촬영 가능하도록 배치

이번 작업에서는 학교에서 요청한 4개의

신규 CCTV설치를 복도와 주요 출입동선에 했습니다.

설치 위치는 다음을 기준으로 선정했습니다.

​

​

①학생 이동이 잦은 복도 구간

②층간 연결 통로

③교무실 및 관리실 주변 동선

④기존 CCTV로 촬영되지 않는 사각지대

​

​

CCTV설치는 는 돔 카메라 타입으로,

천장 구조에 맞춰 단단히 고정했습니다.

각 카메라의 촬영각을 조절해 넓은 영역을

담을 수 있도록 조정했고,

실제 화면이 어떻게 잡히는지 현장에서

바로 확인하며 각도를 미세하게 맞췄습니다.

​

​

​



​

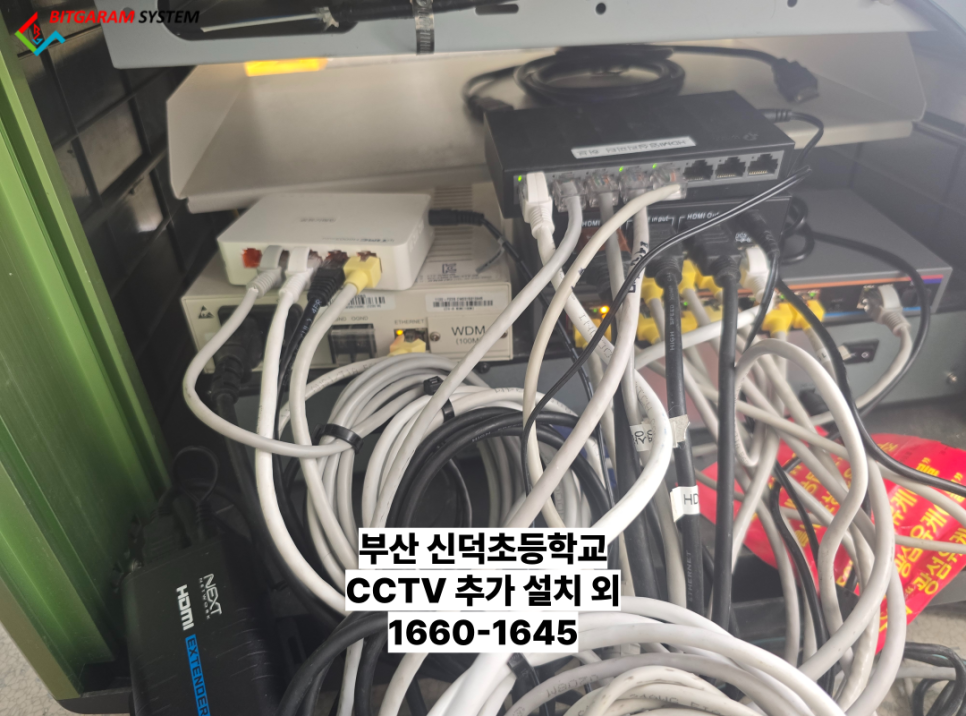

4. 녹화기(NVR) 주변 케이블 정리 – 안정성·유지관리성 강화

CCTV설치 후 기존 장비가

문제 없이 동작하려면

녹화기 주변의 케이블 정리가 필수입니다.

학교의 기존 장비함을 확인해보니,

여러 장비가 함께 사용되면서

케이블이 다소 복잡하게 얽혀 있는 상태였습니다.

저희는 다음과 같은 방식으로 재정비했습니다.

​

①CCTV 신호선 및 전원선 분리

②Ethernet 라인 라벨링 재정리

③필요 없는 낡은 케이블 제거

④장비 사이 간격 확보로 발열 최소화

​

급한 유지보수 시 바로 케이블을

확인할 수 있도록 구조 단순화 정리 후

장비함 내부는 훨씬 깔끔해졌고,

학교에서도 유지관리가 훨씬 편해졌다는 반응을 주셨습니다.

​

​

​

5. 최종 테스트 – 화질, 녹화 상태, 각도 점검

설치가 모두 완료된 뒤에는

전체 CCTV 화면을 모니터에서 확인하며

정상적으로 촬영 및 녹화가 이루어지는지 점검했습니다.

테스트 항목은 아래와 같습니다.

​

①각 카메라의 시야 확보 상태

②역광·어두운 부분 테스트

③녹화기 저장 상태 확인

④실시간 전송 지연 여부 확인

⑤학생 동선에서의 방해 요소 없는지 체크

​

화면 구성 패널에서 신규 카메라가

정상적으로 입력됐고, 모든 영상이 선명하게 녹화되는 것을

확인한 후 작업을 마무리했습니다.

​

​

​

​

작업이 끝난 후에는 담당자분께

전체 설치 구간과 점검 방법을 안내해드리고,

추후 문제가 발생했을 때 쉽게

확인할 수 있는 포인트도 함께 설명드렸습니다.

특히 케이블 정리를 새로 진행한 만큼,

유지관리 시 기존보다 훨씬 효율적으로

관리할 수 있도록 구성된 점을 강조해 드렸습니다.

---

이번 부산 신덕초등학교 CCTV 추가 설치 작업은

전체 보안 수준을 한 단계 더 높이는 데

기여한 프로젝트였습니다.

학교 특성상 학생들의 안전이 무엇보다 중요한 만큼,

앞으로도 보다 신뢰할 수 있는 장비와

안정적인 기술력으로 최적의 환경을 제공해드리겠습니다.
